LSV2智能物證搜索光譜成像系統是目前我國公安刑偵技術領域中能集物證的搜索、發現、成像、拍照、比對、測量、注釋于一體的高科技產品。此系統適用于血跡、精斑、汗液、唾液、體液等各種生物物證和槍擊殘留物、潛在指紋的搜索、發現、定位、拍照，以及測量、注釋，圖文資料的存儲。其對于血跡的發現效果遠超于傳統的多波段光源等手段，尤其是深色背景的紡織物、復雜圖案的衣物、地毯等，通過LSV2智能物證搜索光譜成像系統檢索后物證的成像效果對比度更加清晰，其對于精斑、汗液、尿液、唾液等具有熒光的物證采用藍、紫光激發用黃色或橙色濾片濾光的分色照相方法檢測，高靈敏的相機可以把極其微弱的熒光通過調整相機增益、亮度、曝光時間、微距成像等方法進行數倍的放大，從而更容易觀察。本系統工作時不需要對物證進行任何化學預處理，從而保證物證原始信息的真實性、完整性和生物活性，其顯現效果明顯優于其它光源，有益于擴大檢查范圍，提高現場物證的發現率。而且不會影響物證的DNA提取。
一、系統特點
1、系統以高靈敏的機器視覺代替了傳統的肉眼視覺進行檢測，以高純度、大功率的LED光源作為激發光源，鏡頭前置高品質光學濾光片，高速、高靈敏相機可以捕捉從長波紫外到近紅外區間中的微弱物證信號，實時顯示在高清屏上。
2、系統擁有可大范圍活動的自動平衡機械臂，可進行大范圍的搜索、發現，相機有1米多的平穩垂直升降空間和可大范圍變焦的鏡頭系統，既能夠輕松的記錄物證的全貌，也能將證據斑點放大數倍進行觀察、拍照。
3、系統在成像條件的控制上完全實現了智能化，可通過計算機或者成像頭上的觸控屏選擇系統的光源波長，濾片波長，鏡頭大小，相機的調節等，并且可預先設置成像條件，以便隨時調用，方便、快速。
4、系統的軟件可以進行物證的測量注釋、不同成像條件下圖像的對比，方便形成物證的圖文資料。
二、設置方法：
|
序 |
波長 |
濾鏡選擇 |
用途 |
|
1 |
365nm |
550nm或570nm或無 |
具有熒光反應的物證、纖維、蛋白質、血跡、觸媒、顯影劑、文件檢驗 |
|
2 |
405nm |
550nm、570nm |
精斑、觸媒、尿斑、纖維、皮下瘀傷、淺血指紋 |
|
3 |
455nm |
550nm、570nm、610nm |
汗液、唾液、精斑、尿斑、體液、分泌物、基礎黃、文件檢驗、 |
|
4 |
505nm |
550nm |
茚三酮、羅丹明、基礎紅、油脂指紋 |
|
5 |
590nm |
610nm |
茚三酮、 |
|
6 |
850nm |
830nm |
血跡、槍擊殘留物、加塵足跡、文件檢驗 |
|
7 |
白光 |
無 |
普通搜索、正常拍照 |
三、實際案例
1、血跡顯現

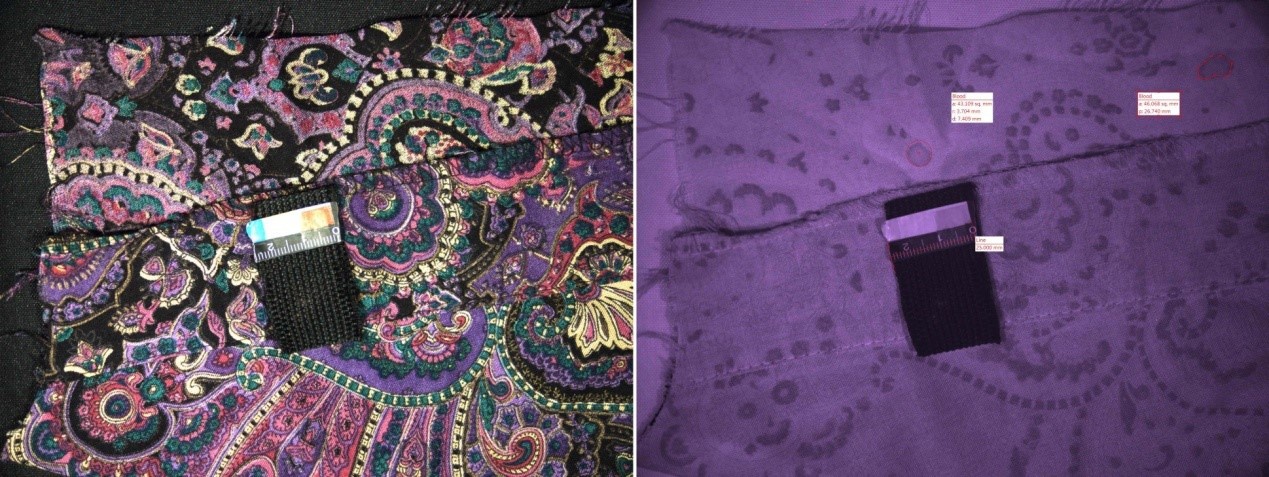

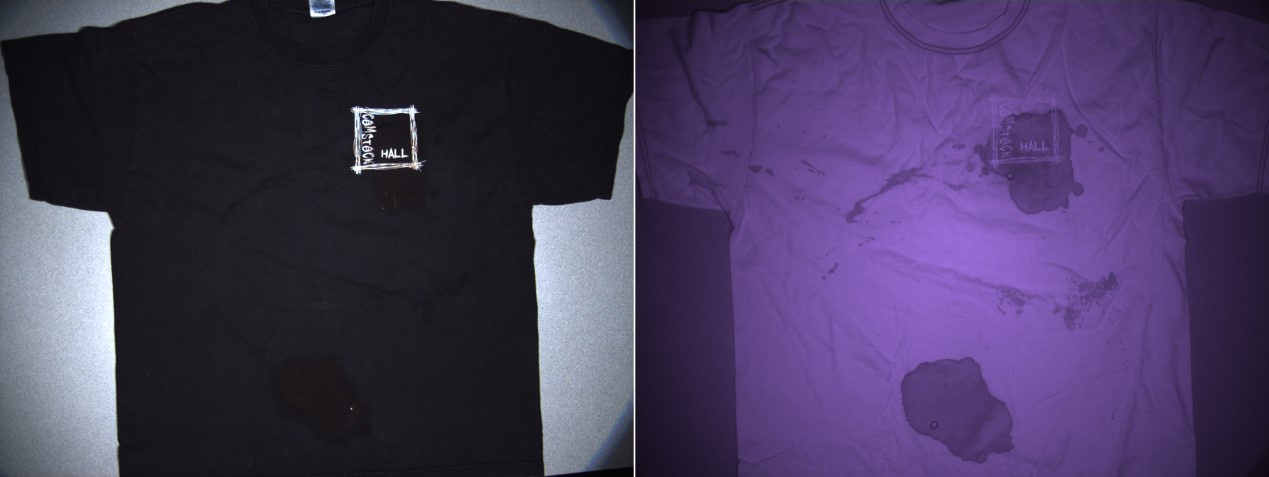

白光條件下物證的原始面貌 紅外成像條件下疑似血跡的顯現

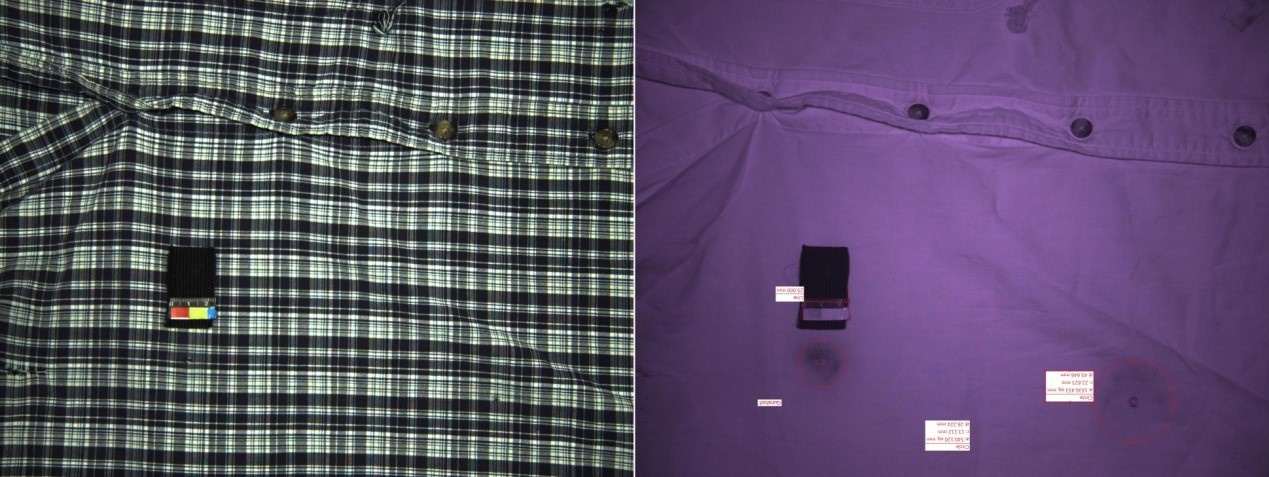

白光條件下物證的原始面貌 紅外成像條件下疑似血跡的顯現
火堿燒過的深色衣物上的血液
2、槍擊殘留物顯現
白光條件下物證的原始面貌 紅外成像條件下火藥云呈現

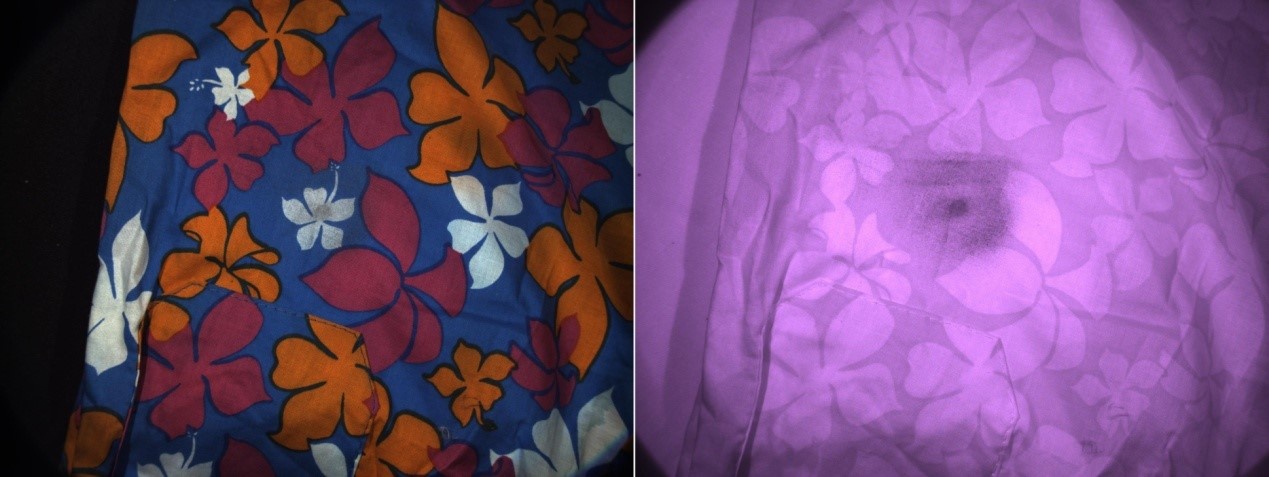

白光條件下物證的原始面貌 紅外成像條件下疑似鞭炮火藥云呈現

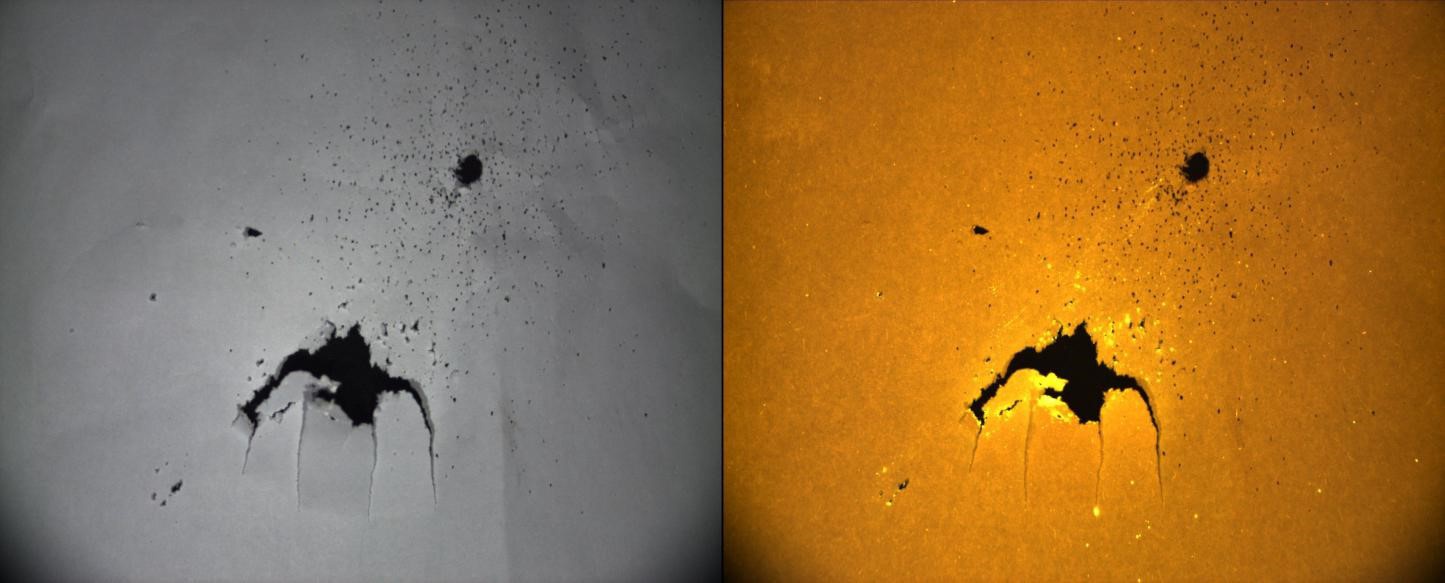

槍擊殘留物宏觀比對

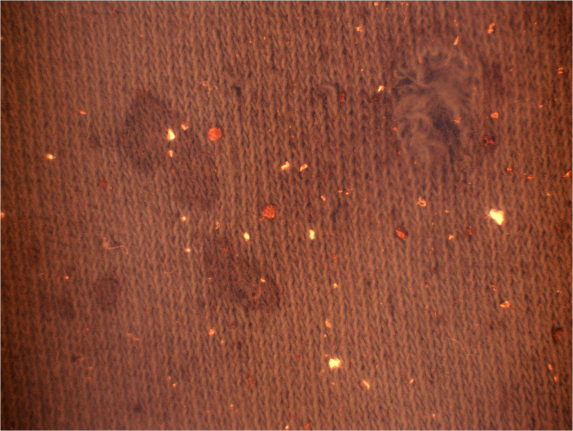

槍擊殘留物微觀觀察
3、精斑的顯現

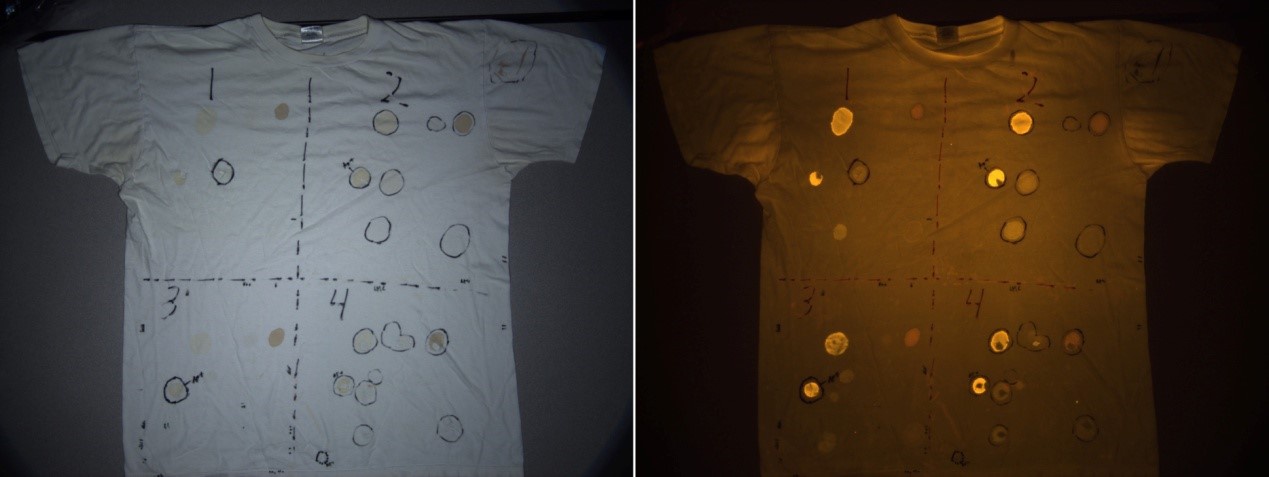

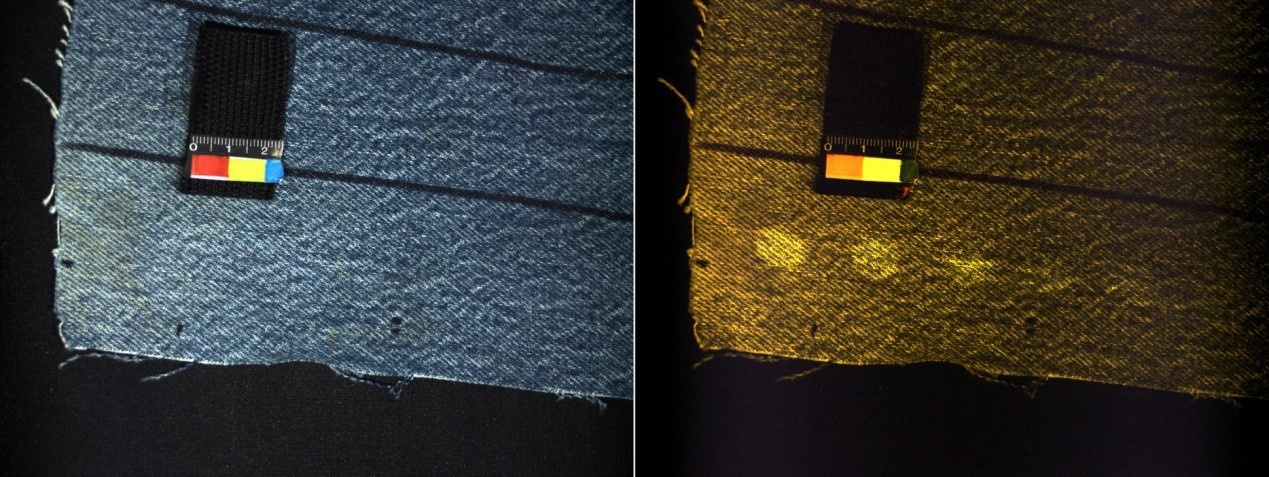

白光條件下物證原貌 熒光成像條件下顯現不同濃度的斑點
白光條件下物證原貌 熒光成像條件下顯現不同濃度的斑點
4、灰塵與水混合物足跡的顯現

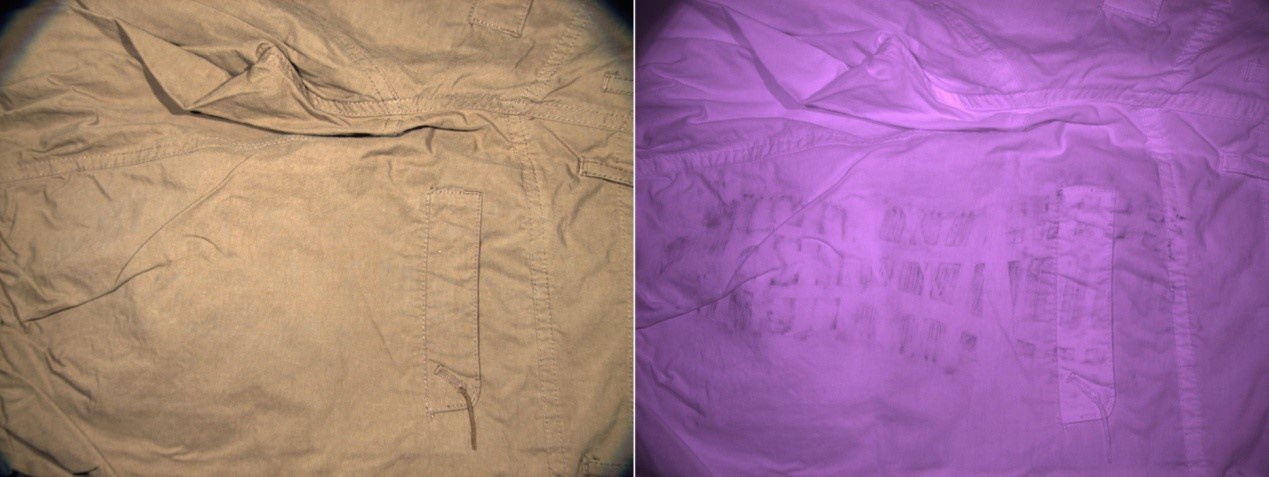

白光條件下物證的原始面貌 紅外成像條件下足跡的顯現

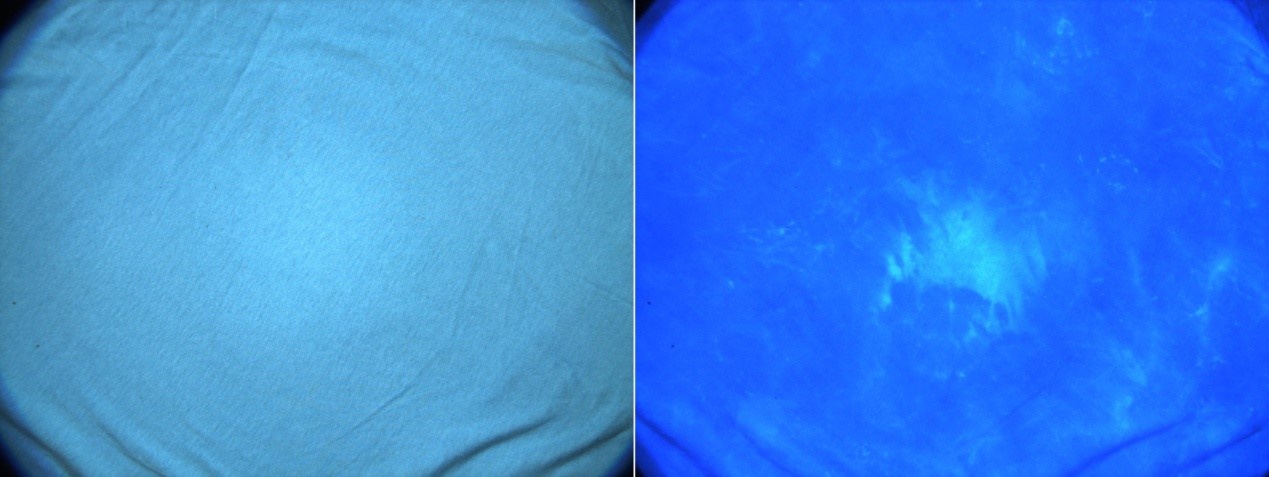

5、汗液的顯現
6、文件檢驗

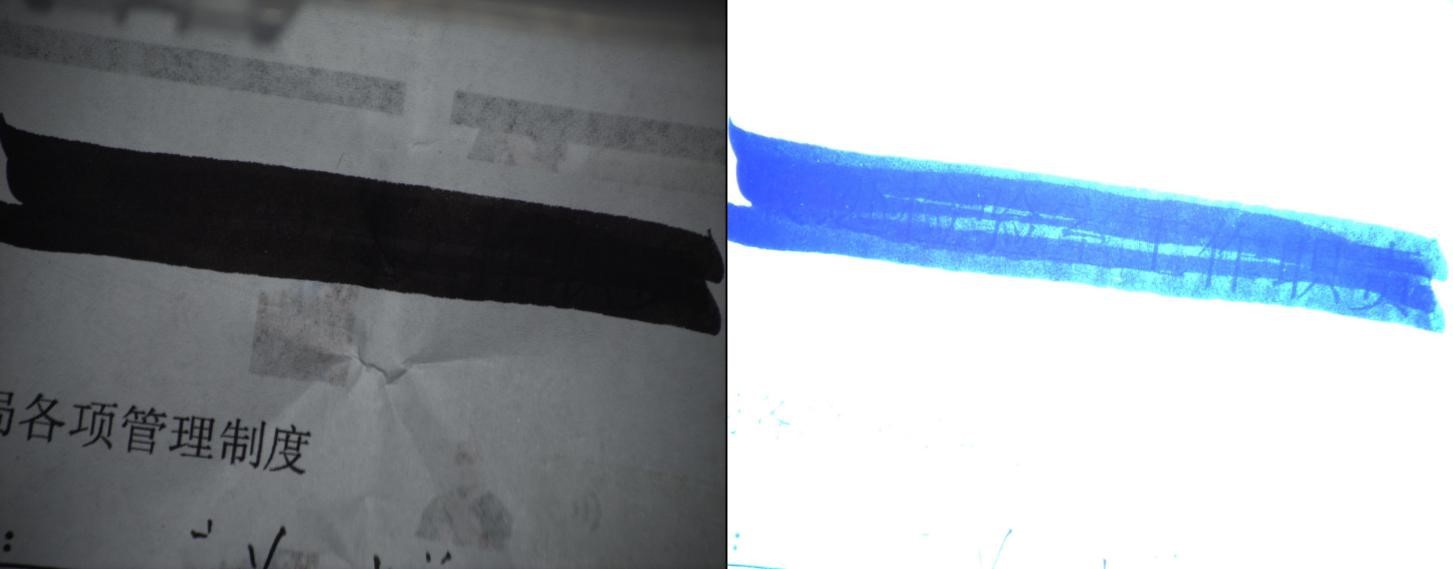

白光條件下油墨涂改后的效果 紫外光成像下效果

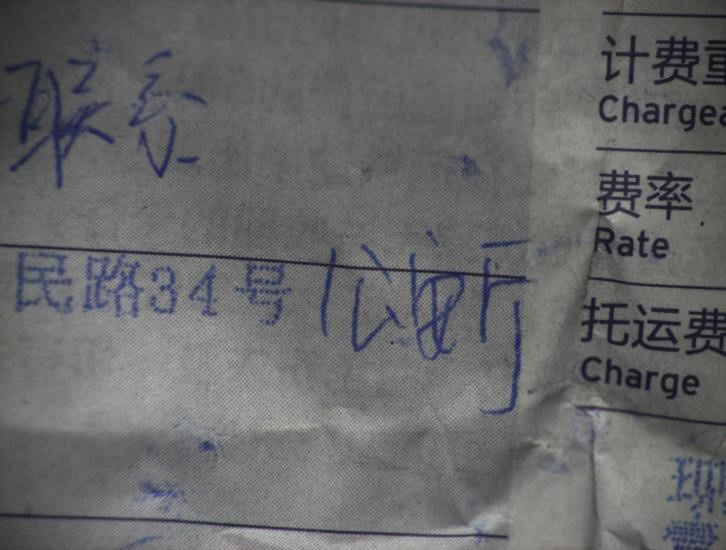

白光條件下的運單 紅外條件下的運單

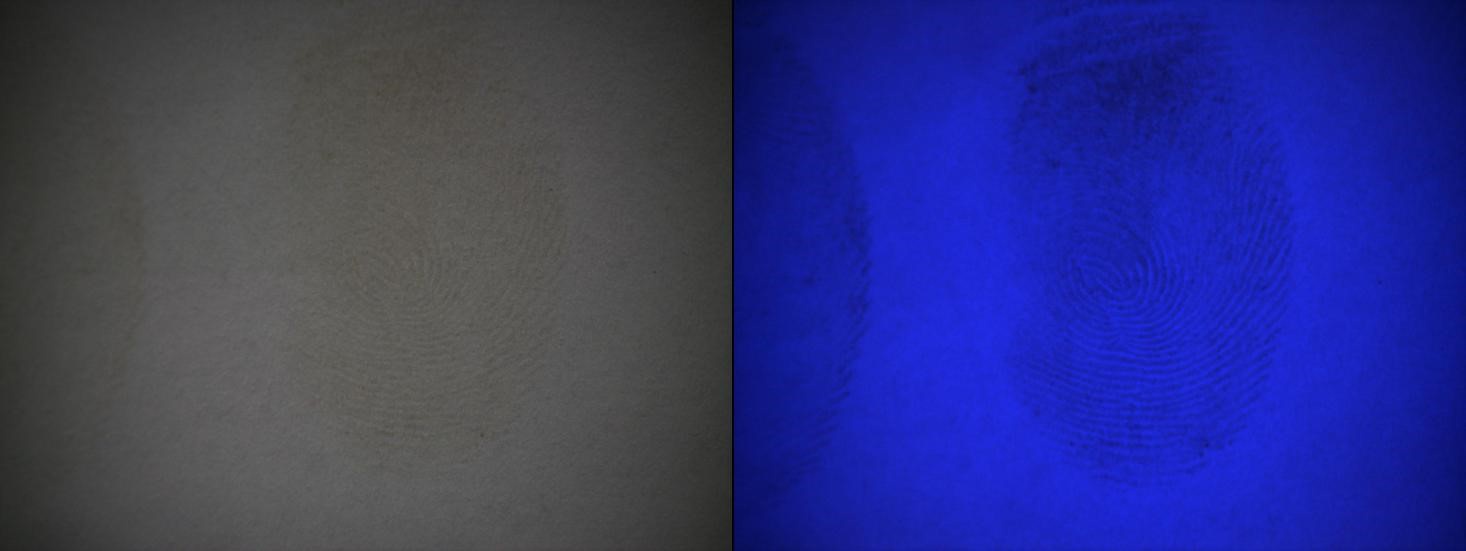

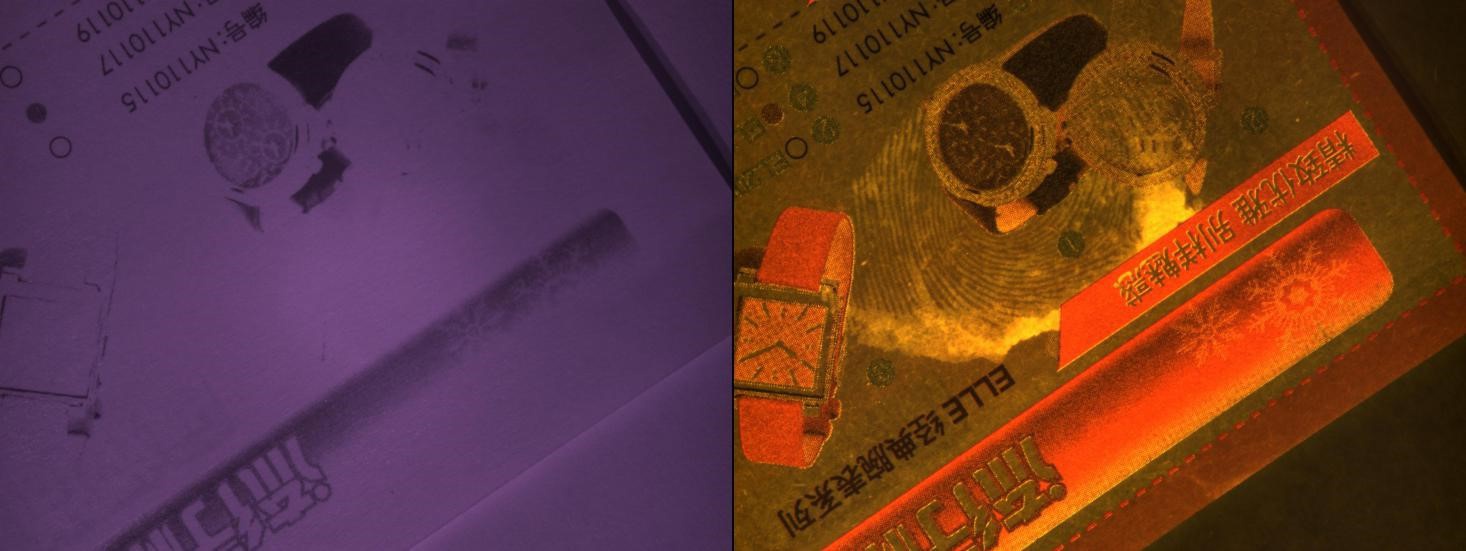

7、指紋痕跡
A4紙張機油指紋 卡片上精液指紋
牛皮紙上的血指紋 A4紙張食用油指紋
精液指紋比對
潛血指紋比對

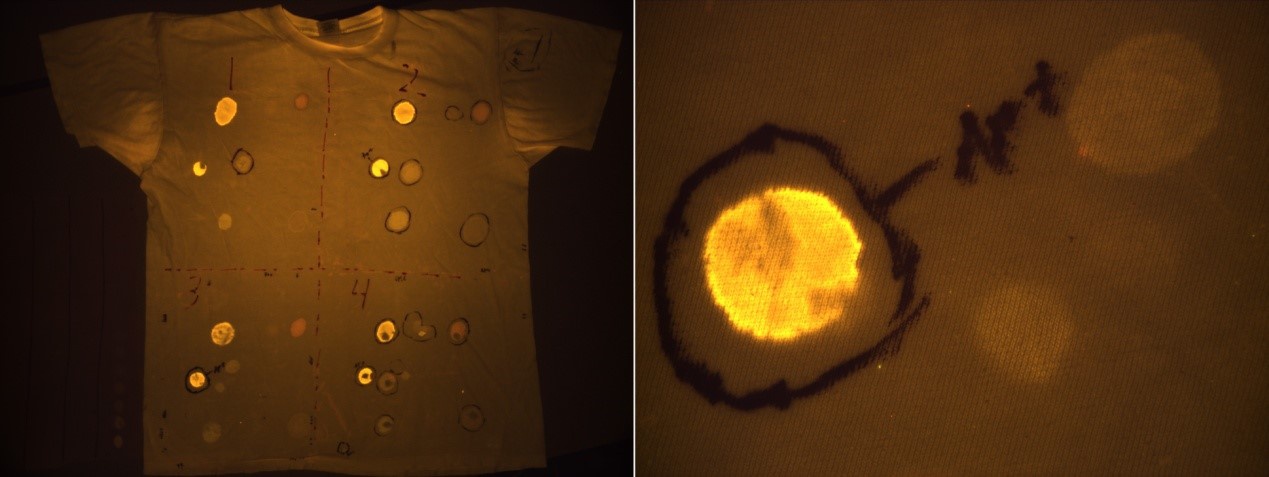

8、宏觀和微觀能力的比較
用1倍鏡頭時物證的全貌拍攝 用3.5倍鏡頭時局部斑點的放大拍攝
